ТЕНА KM600 W Partner Pro
Акция
Вариант исполнения: ТЕНА KM600 W Partner Pro
ТЕНА KM600 W Partner Pro
ТЕНА KM600 G Partner Pro
Серия КМ – это специальная разработка на базе флагманской серии ХМ с набором программ для сварки стальных металлоконструкций. Выполнен в металлическом антивандальном корпусе.
Характеристики
Серия
—
KM
Вид сварки
—
Основной - MIG/MAG. Дополнительные:MMA и LiftTIG.
Напряжение сети, В
—
400
Напряжение холостого хода, В
—
70, в режиме VRD 14
Пределы регулирования тока, А
—
5-600
MIG/MAG ПВ при +40°C
—
600А/60%, 500А/100%
TIG ПВ при +40°C
—
600А/60%, 500А/100%
MMA ПH при +40°C
—
600А/60%, 500А/100%
ТЕНА KM600 W Partner Pro
Сварочные полуавтоматы ТЕНА КM - это специальная серия экономически эффективного, бюджетного сварочного оборудования на компонентной базе флагманской серии ХМ для применения в областях изготовления стальных металлоконструкций, сварки низколегированных, низкоуглеродистых сталей, а также алюминиевых и медных сплавов.
Особенности аппаратной части линейки КМ:
- Новый высокопроизводительный контроллер
Обработка сигналов и контроль параметров дуги в реальном времени для реализации современных алгоритмов управления и получения превосходных результатов при сварке.
- SOM-исполнение контроллера
System-On-Module – форм-фактор для реализации «неустаревающих» устройств.
- Промышленная скоростная шина данных
Высокая пропускная способность обеспечивает передачу информации между компонентами без задержек, что необходимо для реализации современных высокопроизводительных и адаптивных сварочных процессов.
- Силовая часть на базе полномостового инверторного звена повышенной частоты
Частота переключения 30 кГц позволяет применять управляющие воздействия процессом с минимальным временем реакции и использовать силовые трансформаторы минимального веса и габаритов.
- Высокочастотный силовой трансформатор
Проводники обмоток трансформаторов выполнены из литцендрата, т.е. состоят из жил малого диаметра, покрытых изоляционным лаком и заключённых в общую термостойкую изоляционную оболочку, выдерживающую нагрев до 250°С, что значительно превышает требования даже для изоляции класса H.
- Открытая архитектура
Возможность подключения периферийных устройств (пультов, педалей, интерфейсов и т.д.)
- Система самодиагностики для раннего выявления возможных технических проблем и предотвращения повреждения оборудования

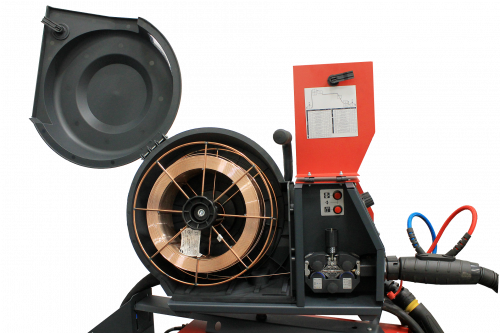

- Новая конструкция механизма подачи проволоки
Все 4 приводных подающих ролика размыкаются одним движением центрального рычага, объединённого с механизмом регулировки силы прижатия - удобная и быстрая заправка проволоки
- Трёхканальный A-B-Index энкодер
Прецизионный контроль подачи проволоки во всём диапазоне скоростей - до 25 м/мин
- Защита электронных компонентов
Прочный корпус с тоннельной системой вентиляции для защиты электронных компонентов от попадания грязи и пыли. Вся электроника отделена от охлаждаемых частей радиаторов и вынесена в отдельный отсек
- Класс защиты источника IP23S
Позволяет работать в тяжёлых условиях эксплуатации
- Интеллектуальная, настраиваемая система охлаждения, которая работает только при необходимости. Снижает уровень шума и энергопотребление системы
- Корпус выполнен в промышленном антивандальном дизайне
- Соединительные разъёмы военного исполнения (MIL spec)
Гнёзда и штекеры MILspec обеспечивают надёжное подключение компонентов, исключают пропадание контакта и гарантируют фиксацию соединения
- Надёжное крепление шлангпакетов
Быстросъёмные фиксаторы шлангпакетов на корпусе механизма подачи проволоки и на тележке источника защищают элементы подключения кабелей и шлангов от повреждения и обеспечивают быструю смену расположения компонентов системы.
- Новый высокопроизводительный контроллер
Обработка сигналов и контроль параметров дуги в реальном времени для реализации современных алгоритмов управления и получения превосходных результатов при сварке.
- SOM-исполнение контроллера
System-On-Module – форм-фактор для реализации «неустаревающих» устройств.
- Промышленная скоростная шина данных
Высокая пропускная способность обеспечивает передачу информации между компонентами без задержек, что необходимо для реализации современных высокопроизводительных и адаптивных сварочных процессов.
- Силовая часть на базе полномостового инверторного звена повышенной частоты
Частота переключения 30 кГц позволяет применять управляющие воздействия процессом с минимальным временем реакции и использовать силовые трансформаторы минимального веса и габаритов.
- Высокочастотный силовой трансформатор
Проводники обмоток трансформаторов выполнены из литцендрата, т.е. состоят из жил малого диаметра, покрытых изоляционным лаком и заключённых в общую термостойкую изоляционную оболочку, выдерживающую нагрев до 250°С, что значительно превышает требования даже для изоляции класса H.
- Открытая архитектура
Возможность подключения периферийных устройств (пультов, педалей, интерфейсов и т.д.)
- Система самодиагностики для раннего выявления возможных технических проблем и предотвращения повреждения оборудования
- Новая конструкция механизма подачи проволоки
Все 4 приводных подающих ролика размыкаются одним движением центрального рычага, объединённого с механизмом регулировки силы прижатия - удобная и быстрая заправка проволоки
- Трёхканальный A-B-Index энкодер
Прецизионный контроль подачи проволоки во всём диапазоне скоростей - до 25 м/мин
- Защита электронных компонентов
Прочный корпус с тоннельной системой вентиляции для защиты электронных компонентов от попадания грязи и пыли. Вся электроника отделена от охлаждаемых частей радиаторов и вынесена в отдельный отсек
- Класс защиты источника IP23S
Позволяет работать в тяжёлых условиях эксплуатации
- Интеллектуальная, настраиваемая система охлаждения, которая работает только при необходимости. Снижает уровень шума и энергопотребление системы
- Корпус выполнен в промышленном антивандальном дизайне
- Соединительные разъёмы военного исполнения (MIL spec)
Гнёзда и штекеры MILspec обеспечивают надёжное подключение компонентов, исключают пропадание контакта и гарантируют фиксацию соединения
- Надёжное крепление шлангпакетов
Быстросъёмные фиксаторы шлангпакетов на корпусе механизма подачи проволоки и на тележке источника защищают элементы подключения кабелей и шлангов от повреждения и обеспечивают быструю смену расположения компонентов системы.

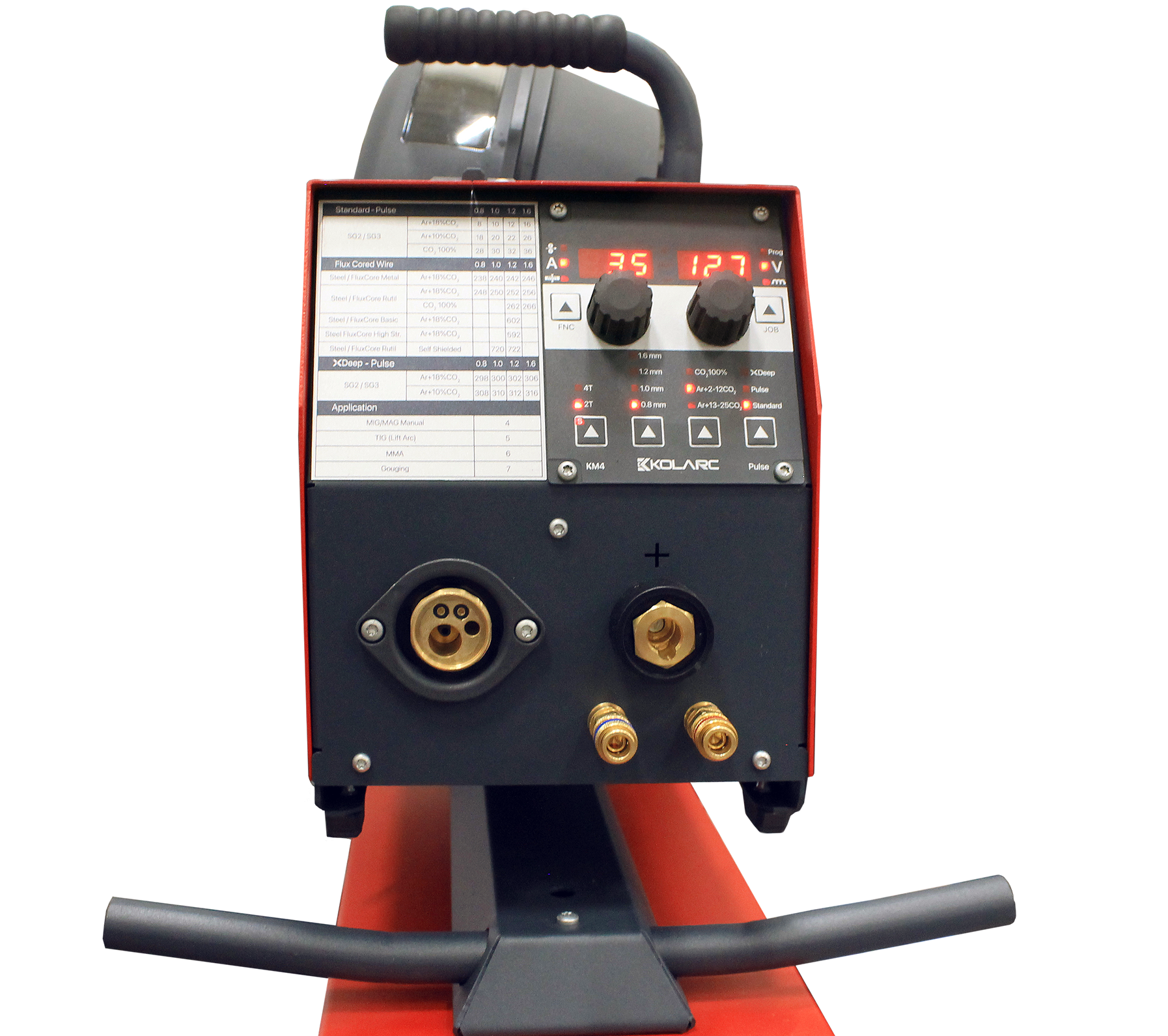

Управление
- Полностью цифровая интеллектуальная система управления
для записи пользовательских параметров режима с возможностью блокировки, копирования и корректировки сохраненных пользовательских настроек.
- Простое переключение ячеек памяти
Даже при использовании простой горелки без кнопок Up/Down функция SmartTrigger позволяет переключать ячейки памяти кратким нажатием кнопки старта на горелке.
- Развитое меню настроек
Вспомогательные сварочные параметры, а также системные настройки аппарата сведены в общее экспертное меню, разбитое на секции для удобства доступа.
- Цифровой регулятор процесса сварки обеспечивает уверенное проплавление и стабильное горение дуги во всём диапазоне решаемых сварочных задач.
Прямой доступ к настройкам. Синергетический функционал позволяет быстро настроить параметры сварки по любому из базовых параметров.
- Корректировочные параметры
позволяют добиться идеального процесса под каждую задачу. Кроме традиционной корректировки длины дуги (напряжения) и динамики (дросселирование), возможна также подстройка скорости подачи проволоки при неизменных электрических параметрах дуги.
- 100 ячеек памяти для записи пользовательских параметров режима с возможностью блокировки, копирования и корректировки сохраненных пользовательских настроек.
- Дистанционное управление параметрами сварки
Вспомогательные сварочные параметры, а также системные настройки аппарата сведены в общее экспертное меню, разбитое на секции для удобства доступа.
- Использование кнопок Up/Down на сварочной горелке снимает необходимости подходить к аппарату после каждого шва: подстраивать параметры режима и переключать ячейки памяти можно дистанционно. Поддерживаются стандартные горелки Up/Down с подключением через единый интегрированный Евро-разъём, дополнительный кабель управления не требуется. - Простое переключение ячеек памяти
Даже при использовании простой горелки без кнопок Up/Down функция SmartTrigger позволяет переключать ячейки памяти кратким нажатием кнопки старта на горелке.
- Развитое меню настроек
Вспомогательные сварочные параметры, а также системные настройки аппарата сведены в общее экспертное меню, разбитое на секции для удобства доступа.
- Набор встроенных алгоритмов зажигания дуги и оплавления проволоки после завершения сварки обеспечивают уверенный старт процесса независимо от применяемых материалов и состояния поверхности изделия.
Другие преимущества:
- Протяжка проволоки для заправки в горелку с плавным разгоном при отключенной подаче газа и тока с возможностью оттяжки проволоки назад
- Функция проверки газа
- Плавное гашение дуги
- Функции горячего старта, плавного изменения сварочного тока и заварки кратера с независимой регулировкой
- Специальный 4-тактный режим с возможностью переключения на пониженный ток во время сварки
- Интервальная и точечная сварка
- Контроль обрыва дуги
- Автоматическое оплавление проволоки в конце сварки
- Регулировка сварочного тока непосредственно с горелки
- Чёткое и безопасное зажигание дуги отрывом LiftTIG
- Завершение сварки специальным движением горелки - TIG Comfort Stop
- Автоматическое управление системой охлаждения горелки и вентилятором охлаждения силового блока с настраиваемыми алгоритмами работы
- Защита от перегрева
- Протяжка проволоки для заправки в горелку с плавным разгоном при отключенной подаче газа и тока с возможностью оттяжки проволоки назад
- Функция проверки газа
- Плавное гашение дуги
- Функции горячего старта, плавного изменения сварочного тока и заварки кратера с независимой регулировкой
- Специальный 4-тактный режим с возможностью переключения на пониженный ток во время сварки
- Интервальная и точечная сварка
- Контроль обрыва дуги
- Автоматическое оплавление проволоки в конце сварки
- Регулировка сварочного тока непосредственно с горелки
- Чёткое и безопасное зажигание дуги отрывом LiftTIG
- Завершение сварки специальным движением горелки - TIG Comfort Stop
- Автоматическое управление системой охлаждения горелки и вентилятором охлаждения силового блока с настраиваемыми алгоритмами работы
- Защита от перегрева
Программное обеспечение
При разработке технологических процессов по заказу Технологического центра ТЕНА в специальной серии Тена KМ было выполнено требование соответствия алгоритмов управления параметрами режима горения дуги соответствующим процессам, реализованным в оборудовании Fronius и EWM. Результатом работы стало оснащение аппаратов серии ХМ набором спецпроцессов, который является полным аналогом сварочных программ (синергетические линии) флагманских машин Fronius TPS/i – для сварки CrNi- и Al-сплавов и EWM Titan XQ – для сварки низкоуглеродистых и низколегированных сталей.
Исчерпывающая база синергетических программ для сварки в стандартных (Standart), импульсных (Pulse) режимах различных видов стали, сплавов алюминия, меди, пайки и применения порошковых проволок. Справочная информация выбора программ доступна на лицевой панели.
Standart
Процесс сварки на короткой дуге. Характеризуется пониженным тепловыделением.
Специальные алгоритмы модулирования тока короткого замыкания и высокие динамические свойства силовой части источника питания позволяют получить оптимальные тепловые характеристики дуги и расплавленного металла для получения результата, сочетающего в себе оптимизированное тепловложение, контролируемую сварочную ванну и правильную геометрию сварного шва.
Pulse
Благодаря технологии импульсной сварки предотвращается выход на режим переходной дуги, которая вызывает образование большого количества брызг металла при сварке. Перенос металла происходит под управлением контроллера процесса без образования коротких замыканий, при этом обеспечивается стабильно высокие показатели сварочного процесса, начиная с зажигания дуги и заканчивая заваркой кратера.

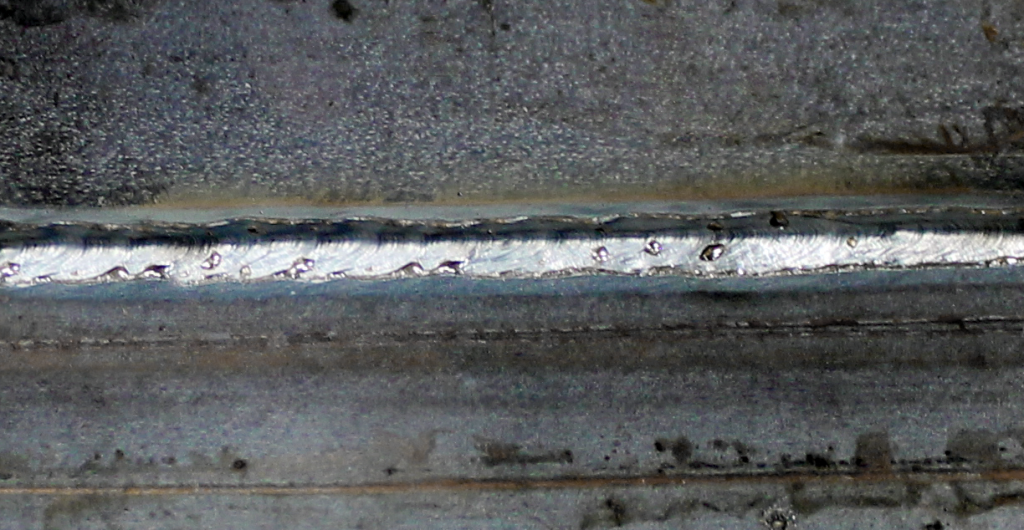

XDeep - позволяет получать узкий и симметричный сварочный шов с максимальной глубиной проплавления даже на сильно окисленных или загрязненных элементах. Такой процесс особенно облегчает работу сварщика и экономит драгоценное время при сварке в узкую разделку и выполнении сварных соединений в острых внутренних углах;
Pulse regulator
Прецизионная настройка импульсного процесса
Специальный параметр настройки позволяет выбирать вид алгоритма регулирования и стабилизации импульсной дуги, например, с фиксированной частотой, минимальным током паузы, оптимизации среднего значения сварочного тока и так далее. Это позволяет получить импульсный процесс, на 100% удовлетворяющий условиям сварочной задачи.
Промышленные полуавтоматы серии КM - идеальный выбор для крупных предприятий металлообрабатывающей промышленности, судостроения, машиностроения, а также ремонтных работ. Они адаптированы к требованиям отечественной промышленности и нормативной базы РФ, а также успешно подтверждают заявленные заводские ТТХ при аттестации в НАКС.
Специальный параметр настройки позволяет выбирать вид алгоритма регулирования и стабилизации импульсной дуги, например, с фиксированной частотой, минимальным током паузы, оптимизации среднего значения сварочного тока и так далее. Это позволяет получить импульсный процесс, на 100% удовлетворяющий условиям сварочной задачи.
Промышленные полуавтоматы серии КM - идеальный выбор для крупных предприятий металлообрабатывающей промышленности, судостроения, машиностроения, а также ремонтных работ. Они адаптированы к требованиям отечественной промышленности и нормативной базы РФ, а также успешно подтверждают заявленные заводские ТТХ при аттестации в НАКС.
ТЕНА KМ600 - это многофункциональный аппарат для MIG/MAG, TIG, MMA сварки, а также воздушно-дуговой строжки.
Режим TIG сварки (DC) оснащен дополнительными функциями:
- StopLimit - корректировка напряжения обрыва дуги (10В - 30В);
- ComfortStop - корректировка чувствительности для остановки процесса сварки (от -2В до +2В)
- PuIse - импульсная сварка TIG
Режим MMA имеет настройки, которые облегчат сварку штучным электродом:
- Hot Start - горячий старт, с возможностью корректировки времени (0-10сек) и силы тока (1-200%);
- Arc Force - форсаж дуги (от -50 до +50);
- Anti-Stick - антизалипание электрода (2 режима);
- VRD - функция снижения напряжения до 14В для обеспечения защиты сварщика после прерывания сварочного процесса..
Режим TIG сварки (DC) оснащен дополнительными функциями:
- StopLimit - корректировка напряжения обрыва дуги (10В - 30В);
- ComfortStop - корректировка чувствительности для остановки процесса сварки (от -2В до +2В)
- PuIse - импульсная сварка TIG
Режим MMA имеет настройки, которые облегчат сварку штучным электродом:
- Hot Start - горячий старт, с возможностью корректировки времени (0-10сек) и силы тока (1-200%);
- Arc Force - форсаж дуги (от -50 до +50);
- Anti-Stick - антизалипание электрода (2 режима);
- VRD - функция снижения напряжения до 14В для обеспечения защиты сварщика после прерывания сварочного процесса..
На нашем сайте tctena.ru, а также у наших представителей вы всегда сможете получить подробную информацию о товаре, его характеристиках и условиях доставки.всегда сможете получить подробную информацию о товаре, его характеристиках и условиях доставки.
Технические характеристики
|
Серия
|
KM |
|
Вид сварки
|
Основной - MIG/MAG. Дополнительные:MMA и LiftTIG. |
|
Напряжение сети, В
|
400 |
|
Напряжение холостого хода, В
|
70, в режиме VRD 14 |
|
Пределы регулирования тока, А
|
5-600 |
|
MIG/MAG ПВ при +40°C
|
600А/60%, 500А/100% |
|
TIG ПВ при +40°C
|
600А/60%, 500А/100% |
|
MMA ПH при +40°C
|
600А/60%, 500А/100% |
|
Наличие импульсных режимов сварки
|
Да (Pulse) |
|
Особенности
|
Спец. процесс XDeep; синергетические настройки; режим VRD |
|
Скорость подачи проволоки, м/мин
|
1,5-25 |
|
Диаметр проволоки (MIG/MAG/SAW), мм
|
0,8-1,6 |
|
Типы устанавливаемых катушек
|
D300, K300 c адаптером (посадочное место 52мм) |
|
Дисплей
|
Два семисегментных 3-х разрядных, красные. |
|
Исполнение
|
Декомпактное (отдельное подающее) |
|
Класс защиты
|
IP23S |
|
Охлаждение
|
ТЕНА KM600 Partner Pro - газовоздушное / ТЕНА KM600W Partner Pro - жидкостное |
|
Ёмкость бака БЖО, л
|
5 |
|
Наличие телеги в комплекте
|
Да |
|
Габаритные размеры, (ДхШхВ) мм
|
530x974x1032 без БЖО / 532x974x1270 с БЖО |
|
Масса, кг
|
97 без БЖО / 112 с БЖО |
|
Максимальная температура эксплуатации, °C
|
40 |
|
Гарантия
|
3 года, при условии проведения ежегодной калибровки |
|
Страна-производитель
|
Турция |
